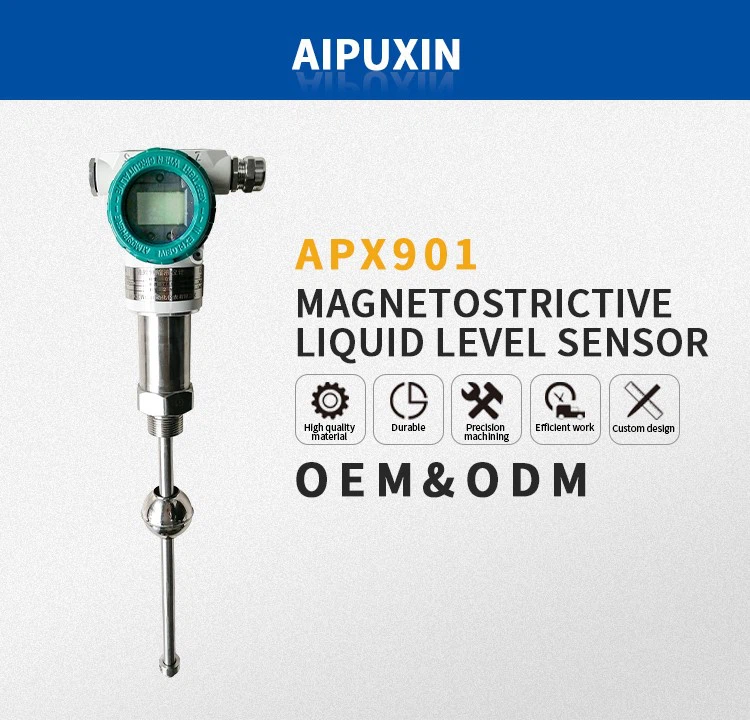

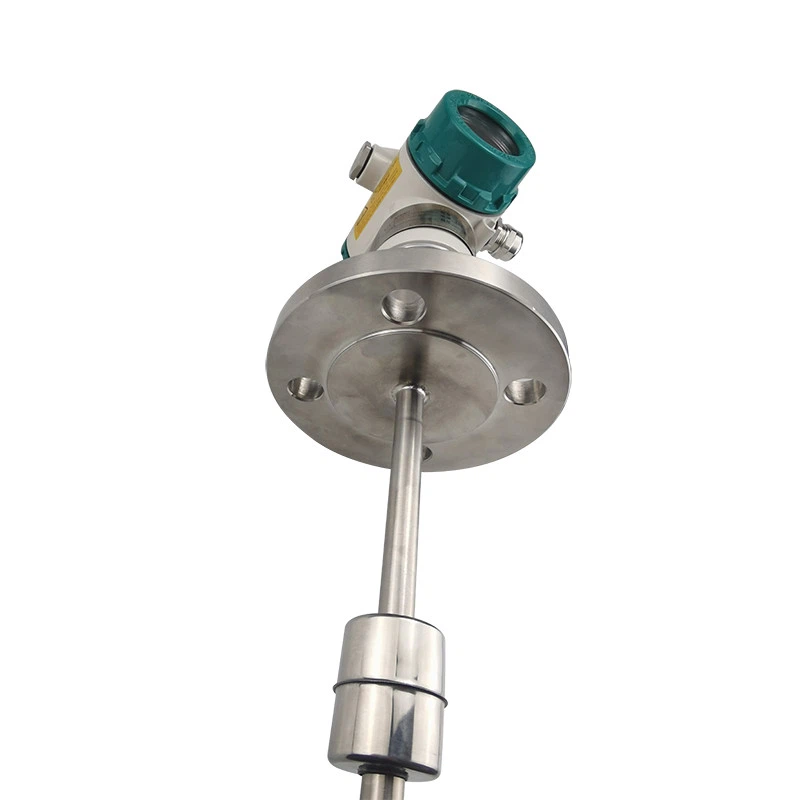

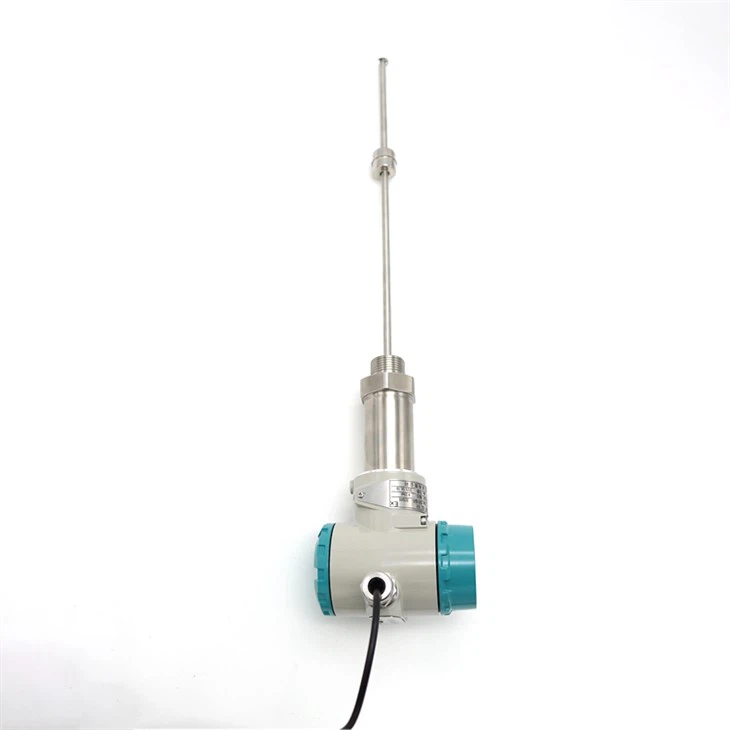

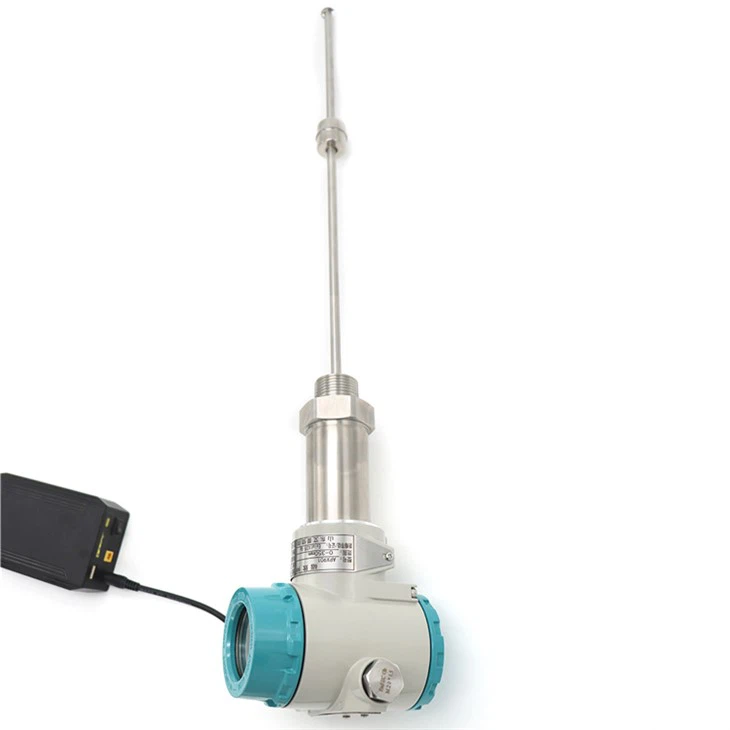

Магнитострикционен трансмитер за ниво на течност

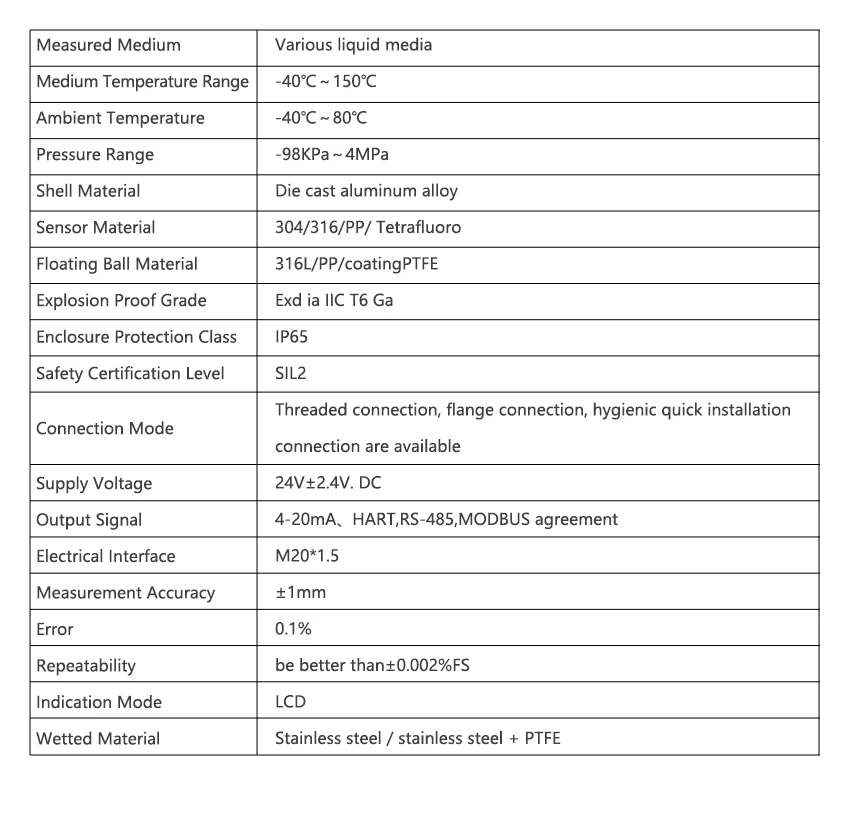

Технически параметър

Представяне на продукт:

Магнитострикционният трансмитер за ниво на течността е иновативен технологичен продукт с висока прецизност и надеждност, който ефективно решава проблема с измерване на нивото на течността/границата при изключително тежки условия на работа.

Поради факта, че магнитострикционната технология определя, че процесът на измерване на магнитострикционни трансмитери за ниво на течности не се влияе от промени в температурата, налягането, диелектричната константа и други фактори, както и предимствата на висока точност, висока стабилност и липса на поддръжка, той ефективно замества и допълва недостатъците на други продукти за ниво на течности, като например електрически шамандури, предаватели на диференциално налягане, радар и др. в приложения на място. Магнитострикционните трансмитери за ниво на течност се използват широко за високо прецизно откриване на различни нива на течности и интерфейси.

Характеристики на магнитострикционен предавател за ниво на течност:

Висока стабилност, надеждност и точност

• Може да измерва нивото на течността, интерфейса, температурата и плътността

Антикорозионен и взривобезопасен

Дълъг експлоатационен живот, без поддръжка и ниски експлоатационни разходи

Удобна инсталация и лесно калибриране (работа с бутони, няма нужда от регулиране на нивото на течността)

Принцип на работа

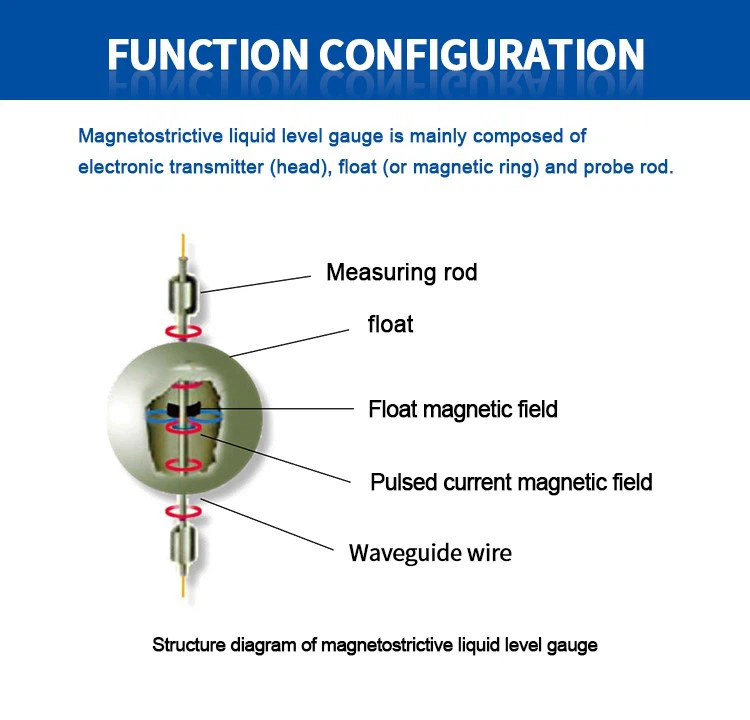

Структурната част на магнитострикционния трансмитер за ниво на течността (магнитостриктивен датчик за ниво на гориво с плаваща топка) се състои от тръби от неръждаема стомана (измервателни пръти), магнитострикционни проводници (вълноводни проводници), подвижни поплавъци (с постоянни магнити вътре) и други части, както е показано на фигурата.

Когато магнитострикционният предавател за нивото на течността работи, частта от веригата ще възбуди импулсен ток върху вълноводния проводник, който ще генерира импулсно електромагнитно поле около вълноводния проводник, когато то се разпространява по вълноводния проводник. Извън измервателния прът на магнитострикционния трансмитер за ниво на течността е монтиран поплавък, който може да се движи нагоре и надолу по протежение на измервателния прът с промени в нивото на течността. Вътре в поплавъка има набор от постоянни магнитни пръстени. Когато магнитното поле на импулсния ток срещне магнитното поле на магнитния пръстен, генерирано от поплавъка, магнитното поле около поплавъка се променя, карайки вълноводния проводник, направен от магнитостриктивен материал, да генерира импулс на торсионна вълна в позицията на поплавъка. Този импулс се предава обратно по вълноводния проводник с фиксирана скорост и се открива от механизма за откриване. Чрез измерване на времевата разлика между импулсния ток и торсионната вълна може да се определи точно положението на поплавъка, т.е. положението на нивото на течността. Магнитострикционни трансмитери за ниво на течност могат да се прилагат и за измерване на границата между две различни течности. Взривозащитен дизайн, подходящ за опасни ситуации, интелигентен дизайн на електронна верига може да изчисли обема; Единственият подвижен компонент е поплавъкът с изключително ниска поддръжка

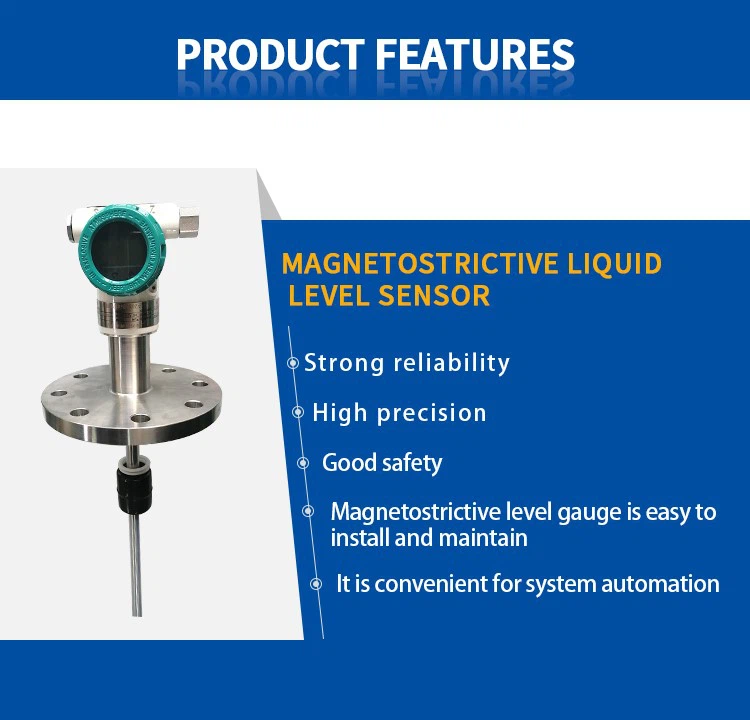

Характеристики на продукта

Магнитострикционните трансмитери за ниво на течности се използват за измерване на нивото на течности в различни резервоари за съхранение. Магнитострикционният трансмитер за ниво на течността има характеристиките на висока точност, силна адаптивност към околната среда и удобна инсталация. Следователно, магнитострикционните трансмитери за ниво на течности се използват широко в полета за измерване на нивото на течности като петролно и химическо инженерство и постепенно заместват други традиционни сензори.

1. Силна надеждност: Благодарение на принципа на вълновода, възприет от предавателя за ниво на магнитострикционната течност, няма механична подвижна част, така че няма триене или износване. Целият конвертор е затворен в тръба от неръждаема стомана и не е в контакт с измервателната среда. Сензорът работи надеждно и има дълъг живот.

2. Висока точност: Поради използването на вълноводни импулси в магнитострикционния трансмитер за ниво на течността, измереното изместване се определя чрез измерване на времето на началния и крайния импулс. Следователно точността на измерване е висока, с разделителна способност, по-добра от 0.01% FS, което е трудно постижимо с други сензори.

3. Добра безопасност: Магнитострикционният предавател за ниво на течности има висока експлозивна производителност, присъща безопасност и безопасност при употреба, особено подходящ за измерване на химически суровини и запалими течности. Няма нужда да отваряте капака на резервоара по време на измерване, за да избегнете несигурността на ръчното измерване.

4. Магнитострикционните трансмитери за ниво на течности са лесни за инсталиране и лесни за поддръжка: Магнитостриктивните трансмитери за ниво на течности обикновено се инсталират през съществуващия отвор на тръбата на горната част на резервоара, особено подходящи за инсталиране на подземни резервоари за съхранение и пуснати в експлоатация резервоари за съхранение и могат не засяга нормалното производство по време на инсталационния процес.

5. Удобен за работа по автоматизация на системата: Вторичният инструмент на предавателя за ниво на магнитострикционната течност приема стандартни изходни сигнали, което улеснява обработката на сигналите от микрокомпютрите и постигането на мрежова работа, подобрявайки нивото на автоматизация на цялата измервателна система.

информация за продукта

Приложение на продукта

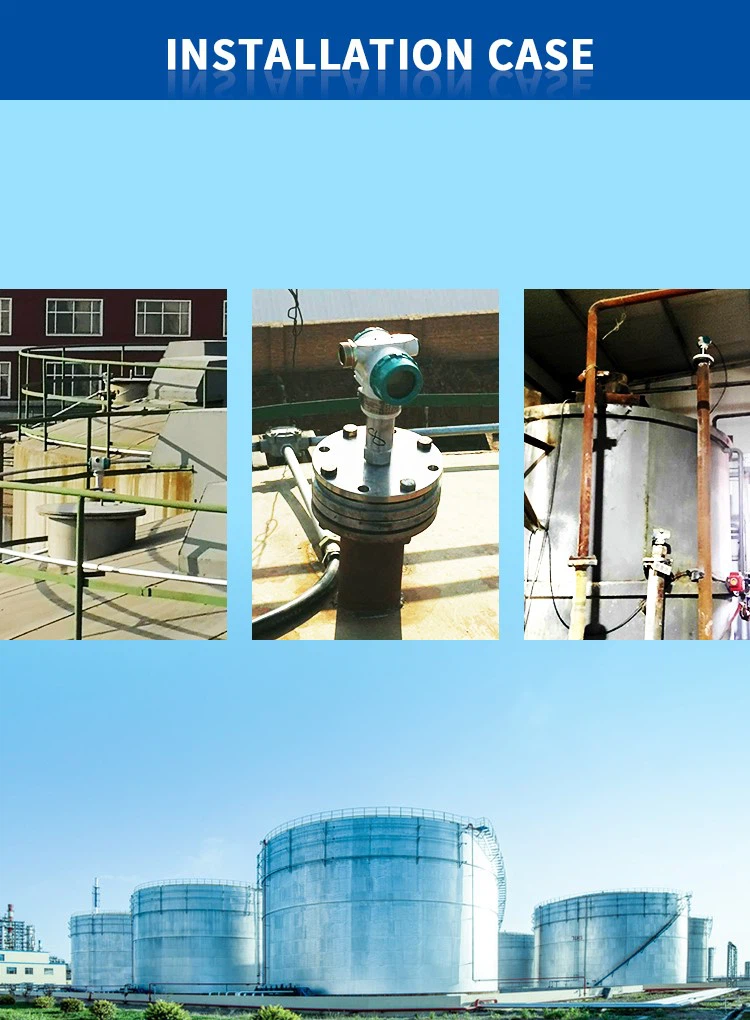

Магнитострикционните трансмитери за ниво на течности се използват за индустриално измерване и контрол на нивата на течности в различни резервоари за течности, като нефт, съхранение на химически суровини, промишлени процеси, биохимия, лекарства, храни и напитки, управление на резервоарни ферми и подземни инвентари на бензиностанции. Те също така наблюдават нивата на язовирната вода, нивата на водата в резервоара и пречистването на отпадъчните води.

Не може да се измери вискозна среда

сертификат

12 месеца гаранционен срок; Без поддръжка през целия живот
