Как работи радарният нивомер с насочени вълни?

Нивомерите с насочен вълнов радар (GWR) са основни инструменти, използвани в различни индустрии за измерване на нивото на течности, суспензии и твърди вещества в резервоари и съдове. Като доставчик на радарни нивомери с насочваща вълна, аз съм развълнуван да споделя с вас как работят тези сложни устройства и защо те са надежден избор за приложения за измерване на ниво.

Принцип на радар с насочени вълни

Електромагнитни вълни и разпространение

Нивомерите GWR работят на принципа на рефлектометрията във времева област (TDR). Те излъчват електромагнитни вълни, обикновено в микровълновия честотен диапазон, по вълновод. Вълноводът може да бъде прът, кабел или коаксиална сонда, в зависимост от специфичните изисквания на приложението. Електромагнитните вълни се разпространяват със скоростта на светлината във вакуум и с малко по-ниска скорост във вълноводния материал. Когато вълната срещне промяна в диелектричната константа, като например границата между въздуха (или газа) над течността и самата течност, част от вълната се отразява обратно към предавателя.

Отражение и измерване на времето

Времето, необходимо на електромагнитната вълна да премине от предавателя до интерфейса и обратно, се измерва прецизно. След това разстоянието до интерфейса се изчислява с помощта на формулата (d=\frac{v\times t}{2}), където (d) е разстоянието от сензора до повърхността на течността, (v) е скоростта на електромагнитната вълна във вълновода и (t) е времето на полет. Като се знае общата височина на резервоара, нивото на течността може да се определи точно.

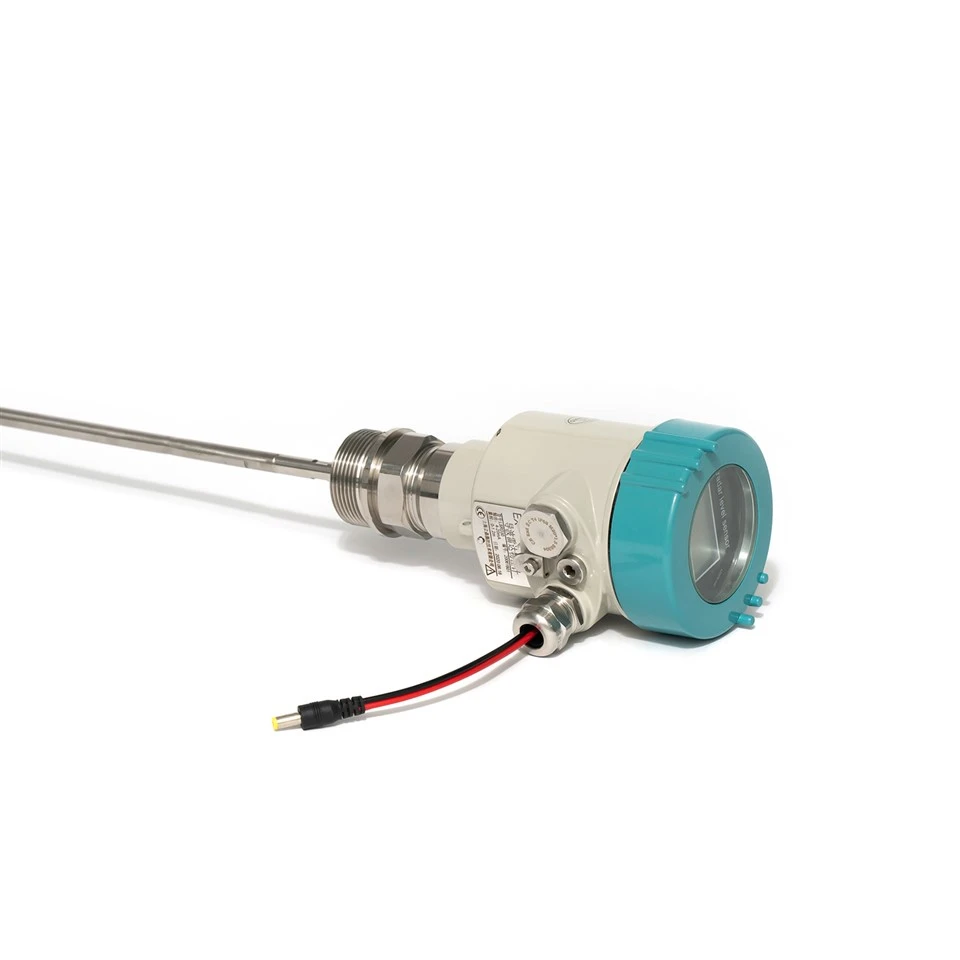

Компоненти на радарен нивомер с насочени вълни

Предавател

Предавателят е сърцето на GWR нивомера. Той генерира електромагнитни вълни и ги изпраща по вълновода. Съвременните предаватели често са оборудвани с усъвършенствани възможности за обработка на сигнали, които могат да филтрират шума и смущенията, подобрявайки точността и надеждността на измерването. Предавателят също преобразува измерването на времето на полет в аналогов или цифров сигнал, който може да се използва за дисплей, контрол или комуникационни цели.

вълновод

Както бе споменато по-рано, вълноводът играе решаваща роля в насочването на електромагнитните вълни към повърхността на течността. Различни видове вълноводи са подходящи за различни приложения. Пръчковите вълноводи са идеални за измерване на нивото на течности с ниски до средни диелектрични константи в малки до средни по размер резервоари. Кабелните вълноводи са по-гъвкави и могат да се използват в големи резервоари или в приложения, където геометрията на резервоара е сложна. Коаксиалните вълноводи осигуряват подобрена производителност в приложения с течности с висока диелектрична константа или в среди с много пари или пяна.

Сонда

Сондата е частта от вълновода, която влиза в контакт с измерваната среда. Той трябва да бъде направен от материали, които са съвместими с технологичния флуид, за да се осигури дългосрочна надеждност. Формата и дизайнът на сондата също могат да повлияят на работата на нивомера. Например, правилно проектирана сонда може да намали ефекта от натрупване и да подобри точността на измерване в мръсни или вискозни течности.

Предимства на радарните нивомери с насочени вълни

Висока точност

Едно от основните предимства на GWR нивомерите е тяхната висока точност. Те са в състояние да измерват нива на течности с грешка по-малка от ± 1 mm в много приложения. Това високо ниво на точност се постига чрез прецизно измерване на времето на полет на електромагнитните вълни и усъвършенстваните алгоритми за обработка на сигнала, използвани в предавателите.

Имунитет към условията на процеса

GWR нивомерите са относително имунизирани срещу промени в условията на процеса като температура, налягане, плътност и проводимост на средата. За разлика от някои други технологии за измерване на ниво, като капацитивни или ултразвукови сензори, работата на GWR нивомерите не се влияе значително от тези фактори. Това ги прави надежден избор за широк спектър от промишлени приложения, включително такива в тежки среди.

Устойчивост на пяна и пара

Използването на вълновод позволява на GWR нивомерите да бъдат по-малко засегнати от пяна и пари, присъстващи в резервоара. Електромагнитните вълни се насочват по вълновода и отраженията от повърхността на течността могат да бъдат разграничени от отраженията, причинени от пяната или парата. Това прави GWR нивомерите особено подходящи за приложения, където пяната или парата са често срещан проблем, като например в химическата и хранително-вкусовата промишленост.

Приложения на радарни нивомери с насочени вълни

Нефтена и газова промишленост

В нефтената и газовата промишленост GWR нивомерите се използват за измерване на нивото на суров нефт, рафинирани продукти и химикали в резервоари за съхранение. Те осигуряват точни и надеждни измервания на нивото, които са от съществено значение за управление на инвентара, прехвърляне на попечителство и контрол на процеси. Например, в рафинерия GWR нивомерите могат да се използват за наблюдение на нивото на различни продукти в резервоарите за съхранение, като се гарантира, че резервоарите не са нито препълнени, нито изтощени.

Химическа промишленост

Химическата промишленост често работи с широка гама от агресивни и корозивни химикали. Нивомерите GWR, с тяхната способност да използват устойчиви на корозия сонди и да работят в тежки химически среди, са идеален избор за измерване на нивото на тези химикали в резервоари за съхранение и реактори. Те могат да се използват и за измерване на нивото на суспензии и пасти в приложения за химическа обработка.

Хранително-вкусова промишленост

В хранително-вкусовата промишленост GWR нивомерите се използват за измерване на нивото на течности като мляко, сок и бира в резервоари за съхранение и съдове за обработка. Те отговарят на строгите хигиенни изисквания на индустрията и могат да осигурят точни измервания на нивото при наличие на пяна и други смущения в процеса.

Монтаж и калибриране

Монтаж

Правилното инсталиране на GWR нивомер е от решаващо значение за неговата оптимална работа. Вълноводът трябва да бъде монтиран вертикално в резервоара, за да се гарантира, че електромагнитните вълни се насочват правилно към повърхността на течността. Сондата трябва да бъде позиционирана далеч от всякакви препятствия или бъркалки, които биха могли да причинят смущения в разпространението на вълните. Освен това предавателят трябва да бъде инсталиран на подходящо място, защитено от фактори на околната среда като влага и прах.

Калибриране

Калибрирането на GWR нивомер обикновено е лесен процес. Повечето съвременни предаватели могат да бъдат калибрирани с помощта на вградено меню или ръчно устройство за програмиране. Процесът на калибриране обикновено включва задаване на нулева точка (празен резервоар) и точка на обхват (пълен резервоар) въз основа на действителните размери на резервоара. Веднъж калибриран, нивомерът може да осигури точни измервания без необходимост от често повторно калибриране.

Защо да изберете нашите радарни нивомери с насочени вълни

Висококачествени компоненти

Като доставчик на радарни нивомери с насочени вълни, ние използваме само висококачествени компоненти в нашите продукти. Нашите предаватели са проектирани с най-новите технологии, за да осигурят точна и надеждна обработка на сигнала. Вълноводите и сондите са направени от материали, които са устойчиви на корозия и износване, осигурявайки дълготрайна работа.

Персонализируеми решения

Разбираме, че различните индустрии и приложения имат различни изисквания. Ето защо ние предлагаме адаптивни решения за нашите радарни нивомери с насочени вълни. Независимо дали имате нужда от специфичен тип вълновод, специален материал за сондата или персонализиран комуникационен протокол, ние можем да предоставим решение, което отговаря на вашите нужди.

Отлична поддръжка на клиенти

Ние предоставяме отлична поддръжка на нашите клиенти. Нашият екип от експерти е на разположение, за да ви помогне с инсталирането, калибрирането и отстраняването на неизправности. Предлагаме и редовни услуги по поддръжка, за да гарантираме, че вашите нивомери ще продължат да работят по най-добрия начин.

Заключение

Радарните нивомери с насочваща вълна са надеждно и точно решение за измерване на ниво в широк спектър от индустрии. Тяхната работа, базирана на принципа на рефлектометрията във времевата област, позволява прецизно измерване на нивата на течности, дори при трудни условия на процеса. Като доставчик на радарни нивомери с насочени вълни, ние се ангажираме да предоставяме висококачествени продукти и отлична поддръжка на клиенти. Ако търсите решение за вашите нужди от измерване на ниво, ние ви препоръчваме да го направитесвържете се с нас за подробна консултация и обсъждане на поръчката. Ние сме уверени, че нашите продукти могат да отговорят на вашите изисквания и да ви помогнат да подобрите ефективността на вашия процес.

Референции

• Крес, Дж. (2018). Технология за измерване на индустриално ниво. Уайли.
• Браун, Д. (2019). Наръчник за апаратура и управление на процеси. Макгроу - Хил.
